Para aislar un cajón de persiana con poco espacio, mide la holgura mínima con la persiana completamente recogida y comprueba todo su recorrido. El aislante, su fijación y el margen que exige el sistema deben caber juntos. Si no caben, corrige primero las fugas de la tapa o pide una solución a medida; no aprietes el rollo contra una lámina.
El hueco parece amplio cuando la persiana está bajada, pero el rollo ocupa más al recogerla. Comprar por el tamaño exterior del cajón puede acabar en rozamientos, una tapa que no cierra o un registro inutilizado. Esta guía propone una ficha de medición; los dibujos son ilustraciones y no corresponden a una instalación medida.
Qué medir antes de elegir material
- Identifica fabricante, tipo de tapa y accionamiento. Consulta cómo se abre el registro; si hay cables o motor, evita acceder a conexiones y pide ayuda cuando el acceso requiera intervenir en ellas.

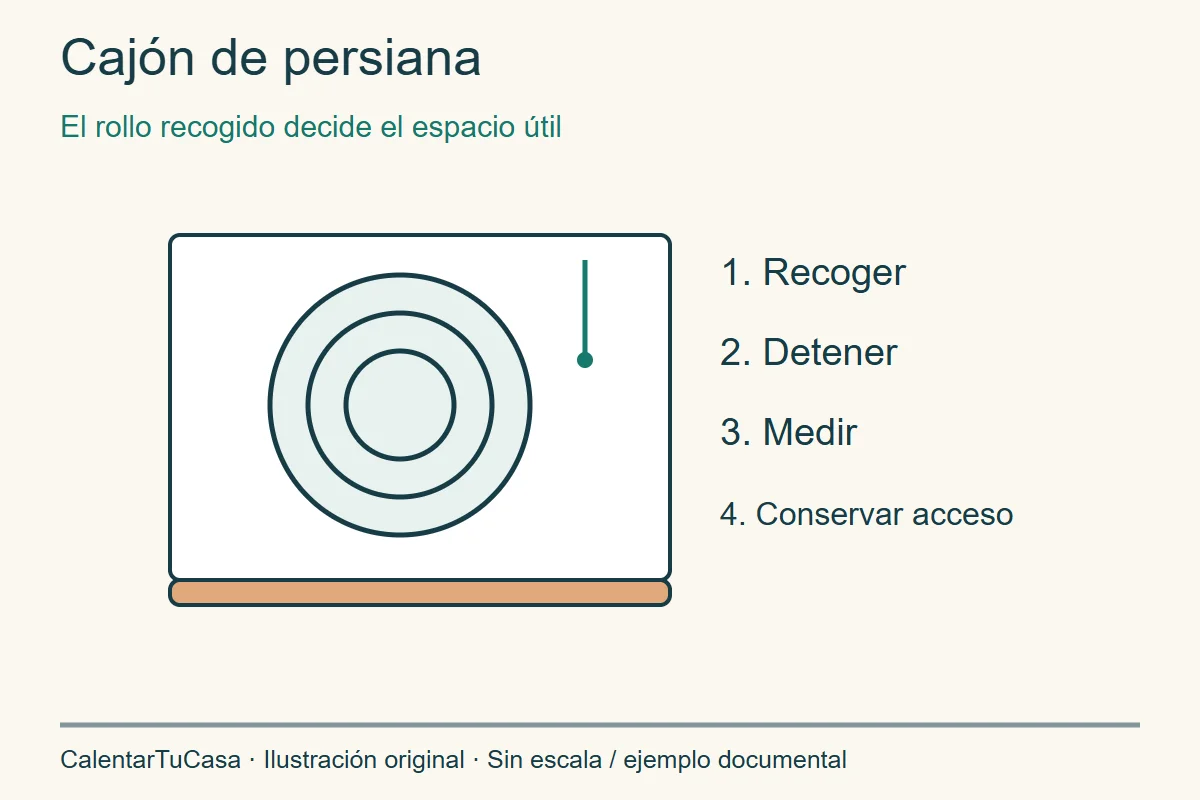

- Recoge la persiana mediante su mando habitual y detén el movimiento antes de acercar una regla. No introduzcas herramientas mientras gira.
- Anota ancho y profundidad interiores, espacio entre rollo y tapa, parte superior y laterales, y posición de soportes y cinta. Mide en varios puntos: decide por el menor hueco útil, no por la media.
- Comprueba también posiciones intermedias y cierre de tapa. Si no puedes observar el recorrido de forma segura, encarga la comprobación al persianista.
- Registra por separado espacio disponible y espesor total del sistema: panel, adhesivo, juntas y tolerancias del montaje.
| Zona | Dato que anotar | Condición |
|---|---|---|
| Tapa y frente | Menor distancia al rollo | Persiana recogida y detenida |
| Techo y laterales | Hueco útil mínimo | Sin invadir soportes ni recorrido |
| Registro | Dimensiones y fijaciones | Debe poder abrirse tras el montaje |
| Pasacintas | Ancho de cinta y hueco de paso | Recorrido libre sin roce |
Guarda una foto propia con la regla si puedes hacerla con seguridad. Una sola foto frontal no acredita todas las holguras.
Comparar sistemas que realmente caben
La conductividad térmica declarada, el espesor y los encuentros importan conjuntamente. No compares sólo el brillo de una lámina o su nombre «térmico». Un sistema reflectante exige las condiciones y cámaras de aire de su ficha: pegado contra una superficie no hereda una resistencia térmica declarada para otra configuración.
| Opción | Ventaja posible | Comprobación antes de comprar |
|---|---|---|
| Panel rígido | Espesor y geometría definidos | Continuidad, recortes, fijación y registro |
| Sistema flexible de rehabilitación | Adaptación a la forma del cajón | Espesor instalado y holgura al rollo |
| Junta de tapa compatible | Corrige una fuga localizada | Cierre y desmontaje sin deformar tapa |
| Lámina reflectante | Puede integrar un sistema delgado | Prestación del conjunto y cámara requerida |
Como referencia de diseño, Beck+Heun presenta THERMO-FLEX para rehabilitación con geometría adaptable. Esto demuestra que hay sistemas específicos, pero no que encajen en tu cajón español ni que exista un distribuidor local verificado para tu medida.
Fuente: Beck+Heun, THERMO-FLEX. Consulta documental: 12 de octubre de 2026.
Ejemplo de descarte por espacio

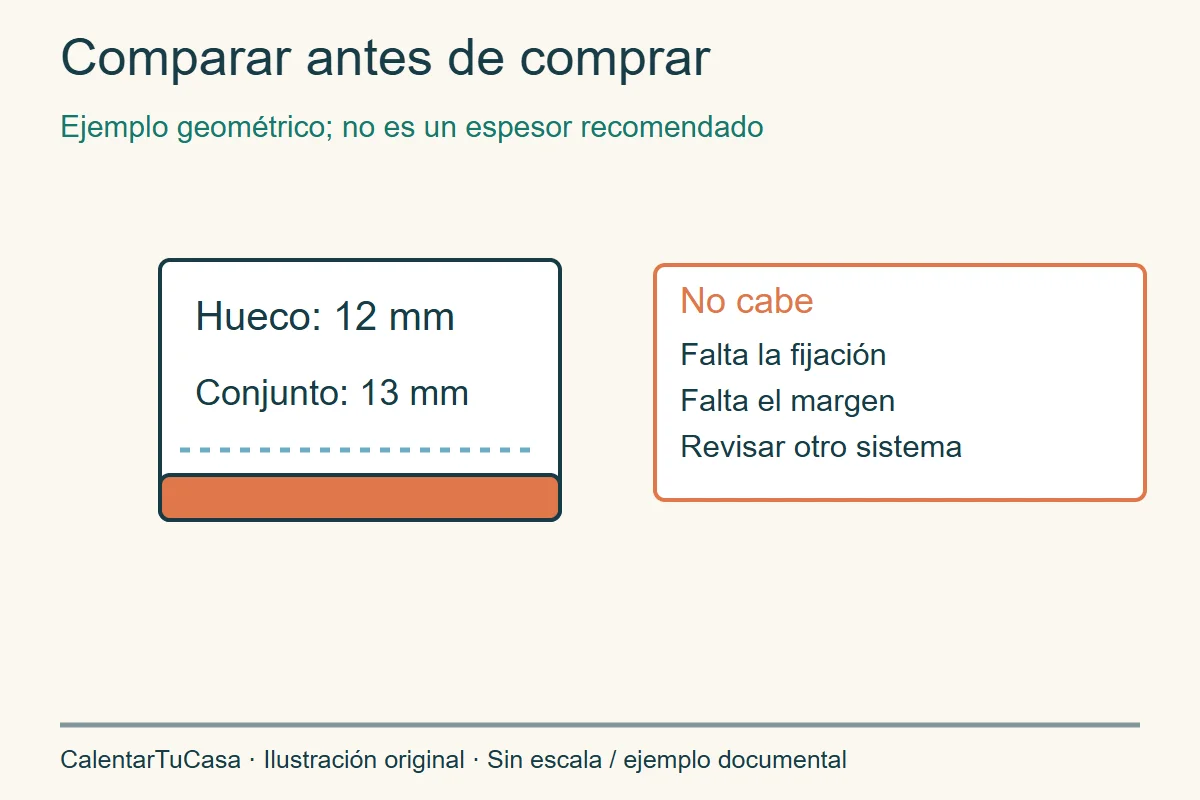

Supón una holgura mínima observada de 12 mm y un conjunto candidato de 13 mm antes de añadir fijación. Ese conjunto ya no cabe: no es razonable resolverlo aplastando el aislamiento. Es un ejemplo geométrico, no una recomendación de espesor ni un margen de seguridad universal. El margen necesario debe venir del sistema y de la revisión del mecanismo.
Entra aire por la cinta: pasacintas, tapa o pared

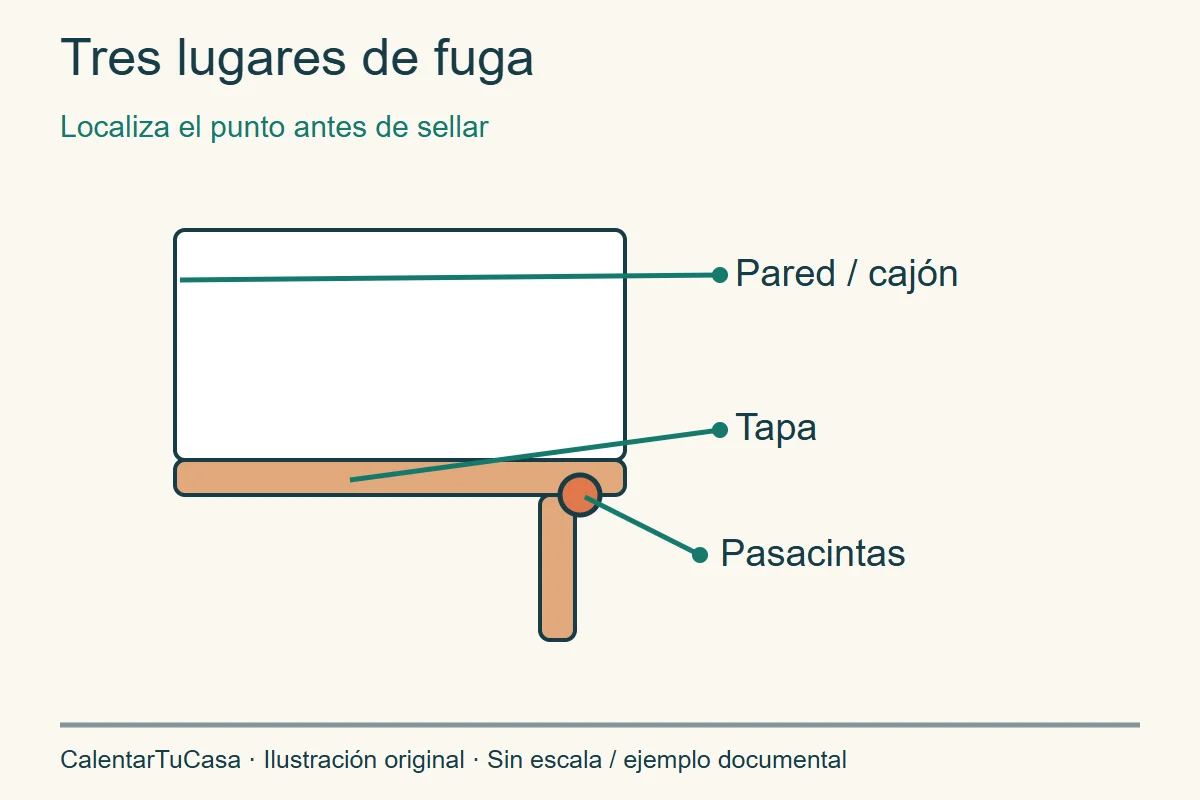

Una corriente cerca de la cinta puede salir del propio paso, de la junta de la tapa o del encuentro del cajón con la pared. Con la persiana parada, observa por separado estos tres lugares en condiciones similares de viento. Una tira ligera de papel sostenida por fuera puede orientar sobre el movimiento del aire; no cuantifica caudal ni localiza por sí sola el origen interior. No uses llama, humo ni introduzcas papel en el mecanismo.
| Punto observado | Qué revisar | Qué evitar |
|---|---|---|
| Ranura de la cinta | Guía, cepillo y ancho de cinta | Pegar la cinta o estrangular su paso |
| Perímetro de tapa | Junta, deformación y fijaciones | Sellado permanente del registro |
| Encuentro con pared | Fisura y naturaleza del soporte | Rellenar a ciegas el interior |
| Persistencia tras sellado | Otros encuentros o caja completa | Dar por reparada una fuga sólo por tacto |
Elegir un pasacintas compatible
Comprueba ancho de cinta, distancia entre fijaciones, forma del hueco y acceso para sustituirlo. El fabricante Beck+Heun dispone de guías y accesorios para rehabilitación; no son un recambio universal. Si el cambio exige desmontar un recogedor con muelle o alterar el eje, solicita un profesional. No hemos verificado un recambio concreto de venta en España para un cajón sin identificar.
Fuente: Beck+Heun, guías de cinta y accesorios. Consulta documental: 12 de octubre de 2026.
La cinta debe desplazarse sin pellizcos en subida y bajada y mantenerse accesible. Aislar el panel del cajón no sustituye reparar su paso de cinta, y sellar el pasacintas no aísla por sí solo toda la caja.
Montaje, errores y comprobación final
Sigue la secuencia de fijación del sistema escogido. Trabaja sobre un soporte adecuado, conserva el registro y no cubras motores, conexiones ni piezas móviles con material que su documentación no autorice. Una fuga de agua o material húmedo exige resolver su causa antes de cubrirlo.
- Presenta las piezas sin fijación definitiva y verifica medidas y acceso.
- Fija según las instrucciones, sin material suelto que pueda entrar en el rollo.
- Cierra la tapa y prueba el recorrido mediante el accionamiento habitual, sin manos dentro. Detente ante ruido nuevo, roce o esfuerzo anormal.
- Anota lo instalado, fecha, fotos y diferencias observadas. Revisa tras varios ciclos si alguna pieza se ha desplazado.
Evita espuma expansiva dentro del mecanismo, espesores elegidos por catálogo sin medir y sellados que obliguen a romper la tapa para mantenerla. Conserva la ventilación prevista de la vivienda; no confundas una entrada de aire diseñada con una fuga.
Para un diagnóstico más amplio consulta aislamiento y pérdidas de la vivienda y burletes de ventanas. No prometemos un porcentaje de ahorro: no hay una medición propia de este cajón.
Preguntas frecuentes
¿Cuántos milímetros de aislante puedo poner?
Los que admita la menor holgura después de descontar fijación y margen indicado para el sistema. No hay un espesor válido para todos los cajones.
¿Es suficiente aislar la tapa?
Puede ayudar si ésa es la superficie o junta problemática; no resuelve automáticamente laterales, paso de cinta o encuentros con pared.
¿Puedo sellar el paso de cinta con silicona?
No selles el recorrido móvil. Busca una guía compatible y conserva el acceso; si no identificas el sistema, pide diagnóstico.
Recomendación: si el rollo deja poco espacio, empieza por medir y separar fugas de aislamiento. Elige un sistema sólo cuando su conjunto quepa y pueda mantenerse. Si no hay holgura acreditada, prioriza las juntas accesibles y el estudio de un persianista.
